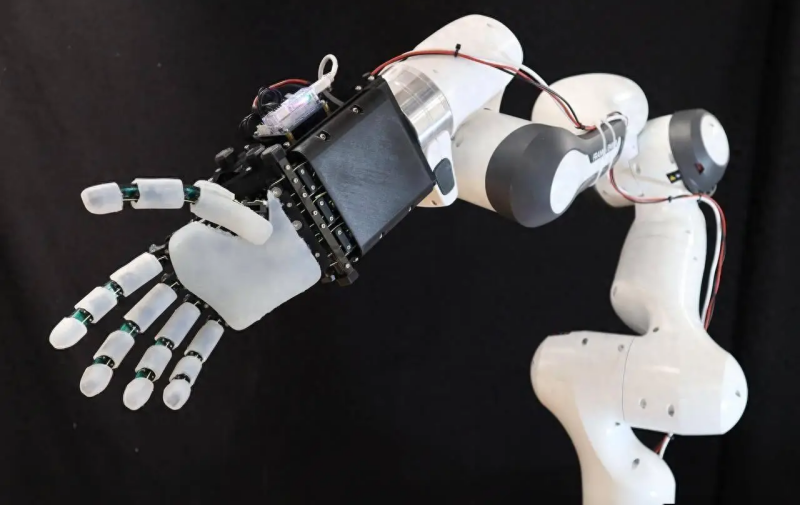

로봇 관절을 위한 PEEK: 적합한 분야, 한계점, 그리고 발전의 걸림돌

01 | 로봇 관절에서 PEEK가 가지는 5가지 핵심 장점

1. 낮은 밀도와 경량화

순수 PEEK의 밀도는 약 1.30–1.32 g/cm³로, 강철(7.85 g/cm³)의 약 6분의 1, 알루미늄 합금(2.70 g/cm³)의 약 절반 수준입니다.

탄소 섬유 강화 PEEK(CF-PEEK)는 일반적으로 탄소 섬유 함량에 따라 약 1.44–1.55 g/cm³의 밀도를 가지며, 기존 금속보다 훨씬 가볍습니다.

로봇 관절 응용 분야에 사용되는 CF-PEEK 부품은 공개된 제조업체 데이터를 기준으로 알루미늄 합금 솔루션 대비 약 40–62%의 경량화를 달성할 수 있습니다.

이러한 효과는 로봇 팔의 말단부로 갈수록 특히 중요해집니다. 회전 관성은 질량에 회전축으로부터의 거리의 제곱을 곱한 값에 비례하기 때문에, 손목과 정교한 손의 무게를 줄이는 것은 로봇 전체 역학에 상당한 영향을 미칠 수 있습니다.

2. 자기 윤활 및 내마모성

PEEK는 상대 재질과 작동 조건에 따라 일반적으로 약 0.2–0.4의 건식 마찰 계수를 가집니다. PTFE 및 흑연과 같은 첨가제를 사용하면 마찰 계수를 약 0.1–0.2로 낮출 수 있으며, 특정 등급 및 테스트 조건에 따라 마모율을 1~2자리수까지 감소시킬 수 있습니다.

이러한 특성은 특히 다음 분야에서 매우 유용합니다.의료, 반도체 및 가사 서비스 로봇 공학, 청결도 및 유지보수 요구 사항이 엄격할 수 있는 곳입니다.

그러나 PEEK에도 한계는 있습니다. 최대 PV 값은 일반적으로 금속 슬라이딩 쌍보다 낮으므로, 극도로 높은 접촉 응력에 노출되는 영역은 여전히 적절한 구조 설계와 하중 관리가 필요합니다.

3. 댐핑 및 소음 감소

PEEK는 금속보다 점탄성 댐핑이 높아 기어 맞물림 중에 발생하는 충격 에너지의 일부를 흡수하여 진동과 소음을 줄일 수 있습니다.

발표된 연구 및 실험 데이터에 따르면 PEEK 기어 쌍은 유사한 사양의 강철 기어와 비교하여 소음을 약 5–15 dB까지 줄일 수 있습니다. 실제 결과는 기어 형상, 모듈, 하중 및 작동 조건에 따라 다릅니다.

이는 인간-로봇 협업 애플리케이션에 특히 관련이 있으며, 로봇이 사람 가까이에서 작동하여 소음과 진동이 더 눈에 띌 수 있습니다.

4. 크리프 저항 및 치수 안정성

한 가지 한계는 명확히 인식해야 합니다. 순수 PEEK는 크리프 저항이 보통 수준에 불과하며, 정적 하중에 장기간 노출되면 치수 변형이 발생할 수 있습니다.

탄소 섬유 보강은 크리프를 크게 줄이고 치수 안정성을 향상시킬 수 있습니다. 이것이 바로 CF 보강 PEEK가 장기적인 치수 안정성이 중요한 하중 지지 변속기 부품에 일반적으로 선호되는 주요 이유입니다.

적절한 재료 등급과 구조 설계를 통해 부품은 장기간의 하중과 반복적인 시동-정지 조건에서도 안정적인 성능을 유지할 수 있으며, 기어박스 백래시를 필요한 조립 공차 내로 유지하고 서비스 수명 동안 위치 드리프트를 최소화하는 데 도움이 됩니다.

5. 전기 절연 및 전자기 호환성

PEEK는 안정적인 유전 특성을 제공하며 비자성체이고 전자기장을 차단하지 않습니다. 이러한 특성 덕분에 로봇 관절 내의 엔코더, 6축 힘/토크 센서 및 기타 민감한 전자 부품 주변의 절연 베이스와 구조 부품에 적합합니다.

의료용 등급 PEEK는 생체 적합성 인증을 받아 사용할 수 있으며 반복적인 고온 증기 멸균을 견딜 수 있어, 특정 수술용 로봇 부품 및 소형 로봇 관절에 적합합니다.

02 | 네 가지 주요 한계: PEEK가 한계에 도달하는 지점

1. 극한 강도 및 내충격성

CF-PEEK의 층간 강도는 섬유 방향의 영향을 받으며, 노치 없는 충격 강도는 합금강보다 낮을 수 있습니다. 높은 토크와 높은 충격 하중 하에서 일반적인 파손 모드에는 치근 파단 및 층간 박리가 포함될 수 있습니다.

2. 낮은 열전도율

순수 PEEK의 열전도율은 약 0.25 W/(m·K)이며, 이는 알루미늄 합금의 약 1/600 수준입니다. 탄소 섬유 보강으로 열전도율을 향상시킬 수 있지만, 그 증가폭은 제한적이며 일반적으로 섬유 함량과 방향에 따라 약 1–5 W/(m·K) 정도입니다.

따라서 모터와 기어박스에서 발생하는 열은 폴리머 구조 부품을 통해 방출하기 어렵습니다. 밀폐된 관절 하우징 내에서는 열 축적이 재료와 주변 부품의 노화를 가속화할 수 있습니다.

고부하 연속 작동의 경우 효과적인 열 관리 경로가 필수적이며, 금속 프레임, 열전도 패드 또는 강제 냉각을 통합할 수 있습니다.

3. 재료 및 가공 비용

고성능 개질 PEEK 수지는 범용 엔지니어링 플라스틱보다 가격이 훨씬 비싸며, 탄소 섬유 강화 등급은 더욱 고가입니다. 정밀 기어와 박막 부품은 사출 성형 공정 범위가 상대적으로 좁고 더 까다로운 툴링이 필요합니다.

따라서 현 단계에서 소량 생산되는 로봇 관절 모듈의 전체 비용은 유사한 금속 솔루션보다 높을 수 있습니다.

생산량이 증가함에 따라 비용은 계속 하락할 수 있습니다. 그러나 이는 현재의 사실이라기보다는 미래 지향적인 추세로 간주해야 합니다.

4. 열팽창

순수 PEEK의 선열팽창계수(CLTE)는 약 47–60 × 10⁻⁶/K로, 알루미늄의 약 2배, 강철의 약 5배에 달합니다. 탄소 섬유 보강재는 열팽창을 줄일 수 있지만, 결과값은 여전히 금속보다 높을 수 있습니다.

온도 변화가 큰 환경에서는 재료가 팽창하거나 수축함에 따라 기어 백래시와 베어링 예압이 변할 수 있습니다. 따라서 정밀 변속 시스템은 간극 할당 및 이종 재료의 신중한 조합을 포함한 적절한 구조적 보상이 필요합니다.

03 | 적용 시나리오: PEEK가 현재 적합한 분야

04 | 적용 진행 상황: 부품에서 통합 모듈로

기어박스 및 감속기 — 가장 앞선 도입 분야 중 하나

하모닉 드라이브 감속기

CF-PEEK 하우징, 플렉스스플라인 관련 부품, 리테이너 및 보조 기어 링은 40% 이상의 경량화를 달성하는 동시에 진동 및 소음 감소 효과를 제공할 수 있습니다.

사이클로이드 핀휠 감속기

일부 중국 제조업체들은 PEEK 함량이 높은 경량 로봇 관절 모듈을 도입하여 약 62%의 경량화를 달성하고 로봇 탑재 테스트를 진행하고 있습니다.

유성 기어박스

개질 PEEK 기어와 부싱은 경량, 저마찰, 치수 안정성이 중요한 일부 소형 정밀 로봇 시스템에서 양산 단계에 진입했습니다.

구조 및 센서 부품

PEEK는 다음 분야에 사용됩니다.경량 하우징, 엔드 스톱 브래킷, 절연 부싱, 센서 절연 베이스 및 정교한 로봇 손가락용 구조 부품.

하이엔드 및 특수 애플리케이션

06 | PEEK의 향후 전망은?

1. 첨단 소재 개질

소재 배합은 탄소 섬유, 그래핀 및 윤활 충전제를 결합한 다성분 시스템으로 진화하여 내충격성, 내피로성 및 열전도율의 더 나은 균형을 달성하고 있습니다.

2. 더욱 보편화되는 하이브리드 구조

금속 인서트, PEEK 변속 부품 및 전용 열 관리 경로를 결합한 하이브리드 아키텍처가 경량 및 고하중 로봇 조인트 모두를 위한 실용적인 접근 방식으로 부상하고 있습니다.

3. 공정 최적화 및 비용 절감

통합 사출 성형 및 연속 섬유 3D 프린팅과 같은 제조 기술은 수율을 향상시키는 동시에 가공 및 조립 비용을 절감할 것으로 기대됩니다.

4. 표준화

PEEK 기반 로봇 조인트 부품의 피로 성능, 열 사이클링 및 마모를 다루는 시험 표준이 점진적으로 개발되고 있습니다. 신뢰할 수 있고 표준화된 시험 방법은 대규모 생산을 위한 중요한 전제 조건이 될 것입니다.

07 | 로봇 조인트를 위한 PEEK 선택 방법

주요 하중 지지 조인트의 경우, 주요 하중 지지 구조에는 금속을 사용하고, 변속 부품, 부싱 및 댐핑 요소에는 PEEK를 통합하는 것이 실용적인 접근 방식입니다.

일반적으로 고토크, 고충격 하중 또는 지속적인 고하중 작동이 수반되는 애플리케이션에는 PEEK로 완전히 대체하는 것이 권장되지 않습니다.

이러한 부품에 직접 사용할 경우, 이러한 한계가 결국 치면 마모 및 백래시 드리프트로 나타날 수 있으며, 이는 장기간 작동 시 위치 결정 및 정확도 문제를 야기할 수 있습니다.
