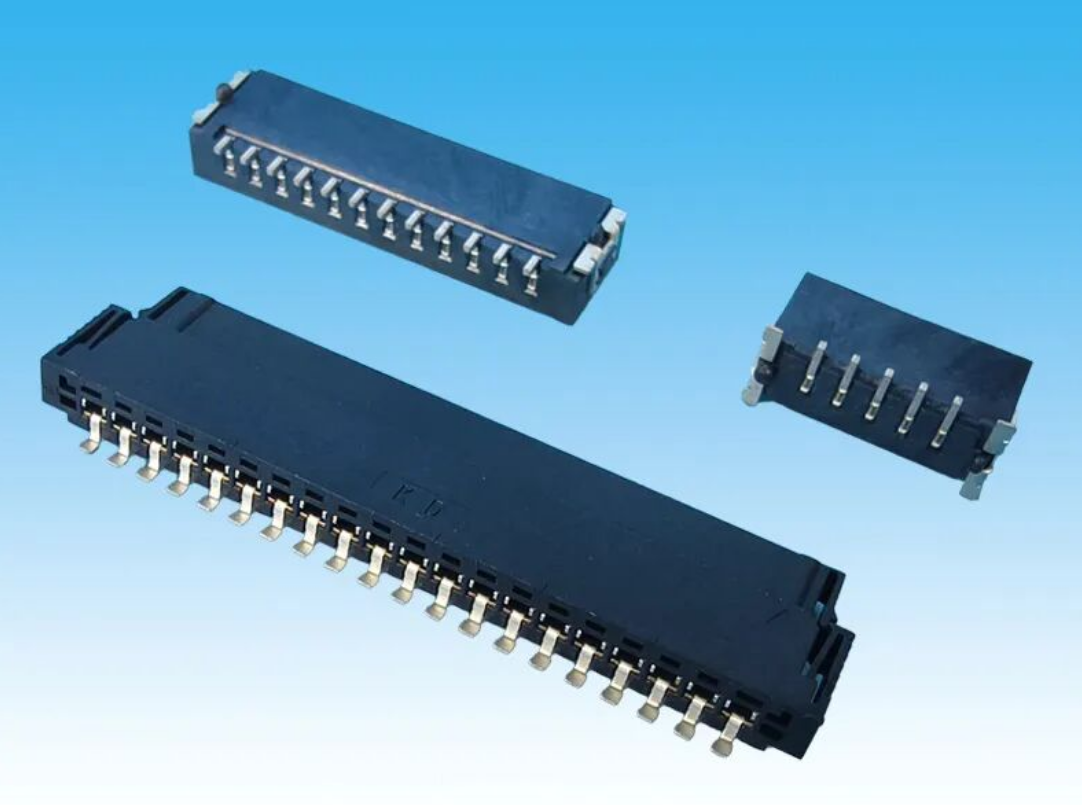

■ 금형 정밀도 분류
커넥터의 정밀도 요구 사항에 따라 금형은 표준(공차 ±0.05mm), 정밀(±0.02mm), 초정밀(±0.01mm)의 세 가지 등급으로 분류됩니다. 예를 들어, 크기가 10mm × 5mm × 2mm이고 공차가 ±0.01mm인 스마트폰 커넥터의 경우, 초정밀 금형 설계와 함께 미러 폴리싱(Ra ≤ 0.1μm) 및 제로 포인트 위치 지정 시스템이 필요합니다.

■ 금형 재료 선택
캐비티 재질은 금형 수명과 제품 정밀도에 직접적인 영향을 미칩니다. 표준 커넥터에는 일반적으로 P20강(HRC 30~35)이 사용되고, 정밀 커넥터에는 S136강(HRC 52~54, 내식성)이, 초정밀 커넥터에는 SKD11강(HRC 60~62, 높은 내마모성)이 사용됩니다. 당사의 LCP 커넥터 금형 프로젝트 중 하나에서 질화 처리된 SKD11강은 표면 마모 없이 최대 100만 사이클의 캐비티 수명을 달성했습니다.

■ 게이트 균형 및 공급 전략
핀포인트 게이트는 직경 0.5~1.0mm의 소형 멀티캐비티 커넥터(예: 2.5mm 커넥터)에 적합하며 자동 게이트 해제가 가능합니다. 서브마린 게이트는 미려한 외관을 가진 부품에 주로 사용되지만 응력 집중을 고려해야 합니다. 한 사례에서는 서브마린 게이트로 인해 커넥터 삽입력이 15% 감소했는데, 팬 게이트로 교체하여 문제를 해결했습니다. 핫 러너 시스템은 대량 생산(예: 자동차 커넥터)에 이상적이며 콜드 슬러그 자국을 제거하고 불량률을 줄입니다. 그러나 정밀한 온도 제어(±1°C)가 매우 중요하며, LCP 소재의 경우 핫 러너 온도는 340±2°C로 유지해야 합니다.

■ 효율성과 뒤틀림 제어의 균형 유지
사출 성형 공정에서 냉각 시간은 60% 이상을 차지합니다. 커넥터 금형은 기존의 드릴 방식 냉각 채널 대신 형상 적합 냉각 방식을 채택해야 합니다. 한 마이크로 커넥터 금형에서 3D 프린팅으로 제작된 형상 적합 냉각 장치를 적용한 결과 냉각 시간이 12초에서 6초로 단축되었고, 변형은 0.05mm에서 0.02mm로 감소했습니다. 벽 두께가 0.5mm 이하인 얇은 벽 커넥터의 경우, 강철보다 열전도율이 5배 높은 베릴륨 구리 인서트를 사용하는 것이 좋습니다.

■ 정밀 제품의 "보이지 않는 수호자"
이젝션 설계는 변형을 방지해야 합니다. 이젝터 핀 직경은 핀 자국을 방지하기 위해 0.8mm 이상이어야 하며, 이젝션 밸런스는 0.02mm 이하로 제어해야 합니다. 깊은 홈이 있는 커넥터(예: D-sub 커넥터)의 경우, 스트리퍼 플레이트와 이젝터 핀을 결합한 시스템을 권장합니다. 한 사례에서 이젝터 핀만 사용했을 때 0.1mm의 변형이 발생했으나, 스트리퍼 플레이트를 적용한 후에는 0.03mm 이하로 감소했습니다.

■ 정밀 제조 공정 체인
금형 제작은 황삭 가공 → 정삭 → 열처리 → 표면 처리의 전체 공정을 따라야 합니다. 황삭에는 고속 밀링(20,000rpm)을 사용하고, 정삭에는 와이어 방전 가공(EDM)을 사용하여 ±0.005mm의 정밀도를 달성합니다. 캐비티 연마는 다이아몬드 사포(800~12,000방)를 사용하여 수행합니다. 초정밀 금형의 경우, 캐비티 치수가 10mm ± 0.005mm일 때 CMM 검사를 통해 100% 합격률을 달성했습니다.

■ 시험 성형 매개변수 최적화
시험 성형을 통해 충전, 패킹, 냉각 및 배출을 포함한 전체 공정을 검증해야 합니다. 충전 시간은 균일한 용융 전면 속도(변동률 ≤ 10%)를 확보하기 위해 CAE 시뮬레이션(예: Moldflow)을 사용하여 최적화해야 합니다. 패킹 압력은 재료 수축률에 맞춰 압력 구배(예: 60%–40%–20%)를 적용하는 중량 제어 방법을 사용하여 결정해야 합니다. 한 사례에서는 과도한 패킹 압력으로 인해 플래시(0.05mm)가 발생했는데, 압력을 낮추고 패킹 시간을 연장하여 해결했습니다.

■ 정량적 금형 합격 기준
곰팡이 허용 기준은 다음과 같습니다.
① 치수 정밀도 (공동 공차 ±0.005 mm)
② 표면 품질 (Ra ≤ 0.2 μm, 긁힘이나 가스 자국 없음)
③ 금형 수명 (표준 금형의 경우 50만 회, 정밀 금형의 경우 100만 회)
④ 생산 효율 (주기 시간 ≤ 60초)
