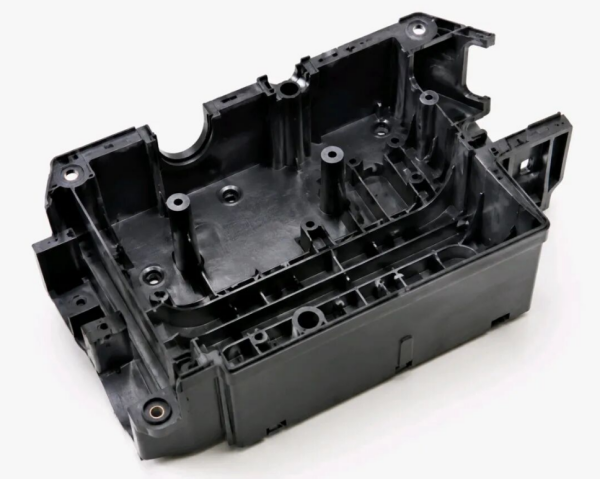

고충전 두꺼운 벽 플라스틱 부품 내부의 3가지 치명적인 숨겨진 결함

목차

• 왜 두꺼운 벽 고충전 플라스틱 부품은 내부 결함에 더 취약한가?
• 내부 보이드 / 수축 공동

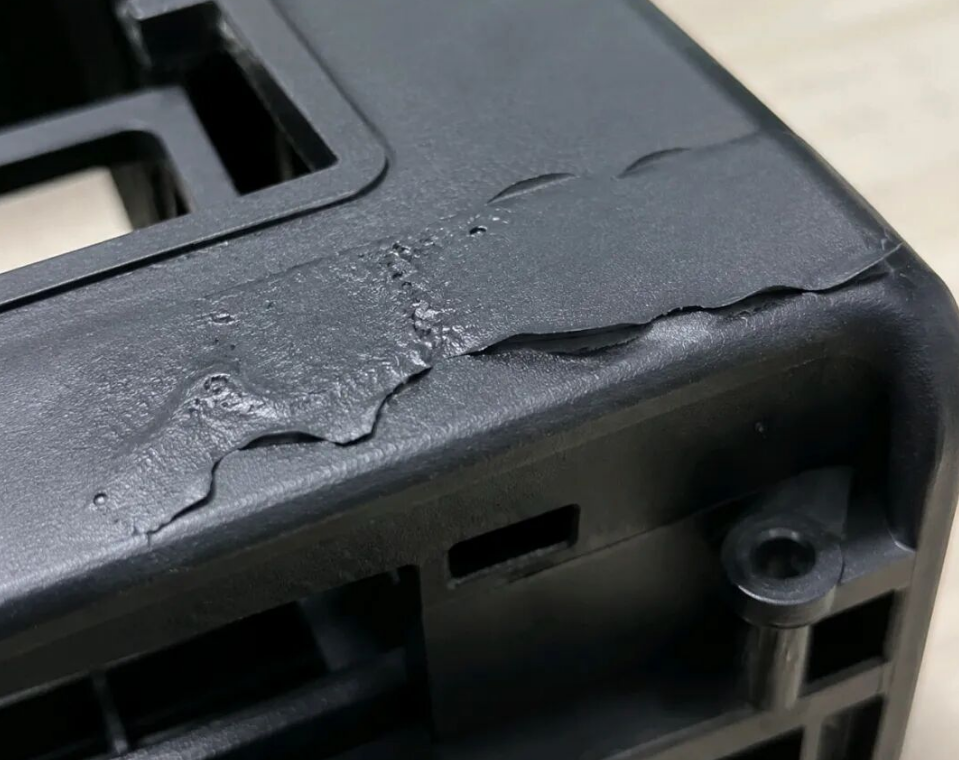

• 박리 / 층간 분리

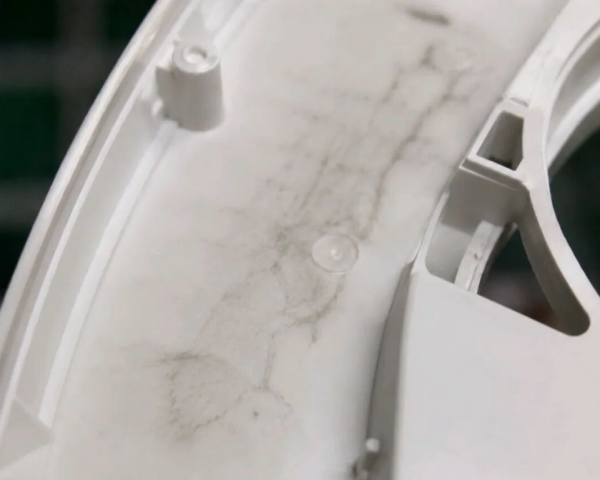

• 콜드 슬러그 / 내부 검은 반점

두꺼운 벽 구조의 두 가지 주요 과제

1. 긴 유동 경로와 불균일한 냉각

사출 성형 중 냉각된 금형 표면과 접촉하는 용융 플라스틱은 먼저 응고되어 단단한 외피층을 형성합니다. 반면 내부 재료는 훨씬 느리게 냉각되어 표면과 중심부 사이에 큰 온도 차이가 발생합니다.

2. 두꺼운 부분에서 더 큰 냉각 수축

두꺼운 부분은 냉각 과정에서 더 큰 체적 수축을 경험합니다. 충분한 보압을 유지하고 균일한 재료 융합을 달성하는 것이 훨씬 어려워집니다.

1. 결함 특성

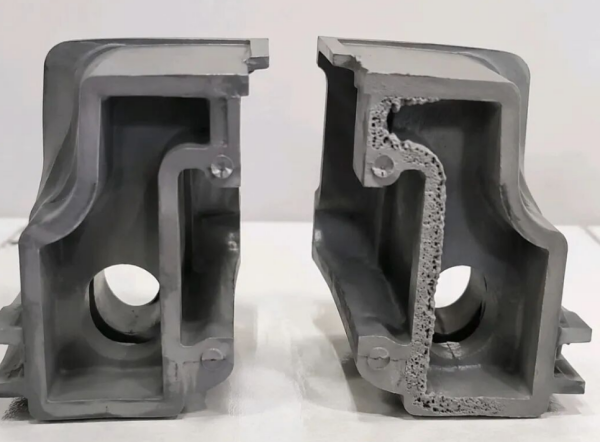

부품의 외부 표면은 눈에 보이는 결함 없이 완전히 정상처럼 보일 수 있습니다. 그러나 두꺼운 벽 부분을 절단해 열어보면 불규칙한 내부 보이드 또는 공동을 관찰할 수 있습니다.

이러한 내부 보이드는 유효 하중 지지 면적을 감소시키고 구조 성능을 크게 약화시킵니다. 기계적 응력이 가해지면 부품이 균열되거나 파손될 수 있으며, 씰링 부품은 누출 문제가 발생할 수 있습니다.

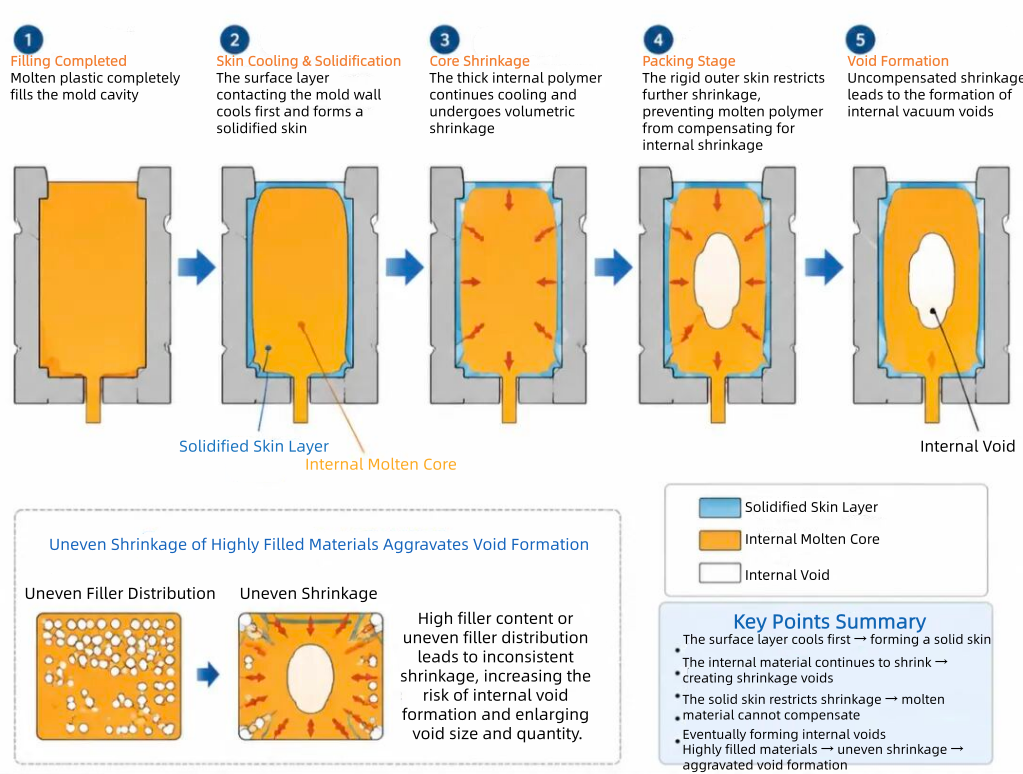

2. 형성 메커니즘

용융 플라스틱이 금형 캐비티를 완전히 채운 후 금형 벽과 접촉하는 재료가 먼저 냉각되고 응고되어 단단한 외부 쉘을 형성합니다.

내부 용융 플라스틱은 계속 냉각되고 수축합니다. 그러나 경화된 외층이 추가 수축을 제한합니다.

보압 단계에서 수축을 보상할 충분한 용융 재료가 부족하면 결국 내부 진공 보이드가 형성됩니다.

고충전 재료의 경우 고분자 매트릭스와 충전재 사이의 불균일한 수축이 보이드 형성 위험을 더욱 증가시킬 수 있습니다.
