열가소성 복합재료의 결정성: 종합적인 개요

추상적인

열가소성 복합재료는 다음과 같은 특성 덕분에 재료 공학에 혁명을 일으켰습니다. 재활용성, 손상 허용 범위 및 제조 유연성 그들의 공연의 핵심은 다음과 같습니다. 결정성 이는 인장 강도부터 화학적 저항성에 이르기까지 거의 모든 복합재료의 거동을 지배하는 분자 수준의 현상입니다.

반결정성 열가소성 수지에서 폴리페닐렌 설파이드(PPS) 그리고 폴리에테르케톤케톤(PEKK) 결정화는 복잡한 상호 작용을 만들어냅니다. 규칙적으로 배열된 결정 영역 그리고 무질서한 비정형 영역 현대 제조 기술에는 다음이 포함됩니다. 자동 광섬유 배치(AFP) 그리고 자동 테이프 배치(ATL) 이는 결정성 제어에 대한 기회와 과제를 모두 제시합니다.

본 보고서는 결정화 메커니즘의 최근 연구 결과를 종합하고, 공정 변수와 재료 성능 간의 관계를 분석하며, 결정성 관리를 통해 복합재료 특성을 최적화하는 데 필요한 통찰력을 제공합니다.

열가소성 매트릭스 결정화의 기본 원리

고분자 결정화의 분자적 기초

반결정성 열가소성 수지는 다음과 같은 특징적인 성질을 지닙니다. 계층적 자가 조립 공정 :

• 고분자 사슬이 접히다 층상 구조(두께 10~20nm) 식으면.
• 층판은 다음과 같이 구성됩니다. 구형 결정 영역(직경 최대 100μm) .

결정화도(Xc) 일반적으로 20~60% 범위이며 다음 요인에 따라 달라집니다.

• 제한된 체인 이동성으로 인해 방향족 골격 강성
• 이종 핵형성 섬유-매트릭스 계면에서
• 급속 냉각 속도로 인한 운동학적 제한

그만큼 아브라미 방정식 결정화 속도론을 설명합니다:

탄소 섬유 강화 PPS(CF/PPS)의 경우 등온 조건(225~240°C)에서 n ≈ 1.65~1.75이며, 이는 섬유 표면의 영향을 받는 혼합 핵 생성을 나타냅니다.

섬유-기질 상호작용 및 전이결정성

탄소 섬유는 핵 형성제로 작용하여 핵을 형성합니다. 초결정층(TCL) 섬유-매트릭스 계면에서:

• TCL 두께: 5–20 μm
• 설립 시점:
  • 섬유 표면은 다음과 같습니다. 이종 핵 생성 부위
  • 온도 구배는 촉진한다 방향성 결정 성장
  • 냉각 속도는 다음과 같습니다. 임계 냉각 임계값(PPS의 경우 약 100 °C/min)

기계적 성능에 미치는 영향 :

• 계면 전단 강도가 14.2% 증가합니다.
• TCL이 지나치게 두꺼우면(>15 μm) 인성이 저하될 수 있습니다.

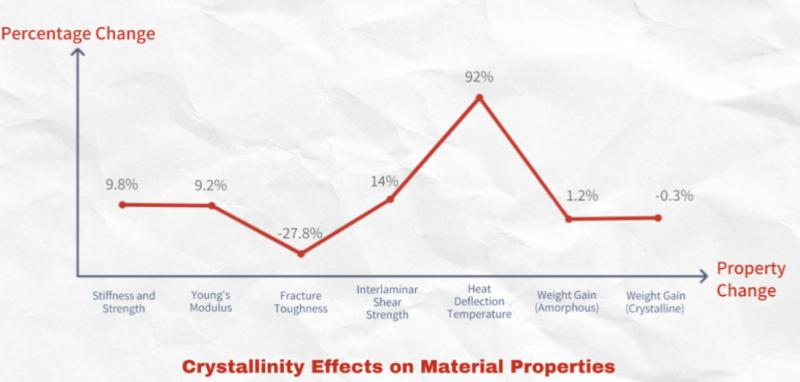

결정성-물성 관계

기계적 성능

• 강성 및 강도: 결정화도 51% → 62%: 저장 탄성률 ↑ 9.8%, 영률 ↑ 9.2% (50% 이상에서는 비선형적 변화)
• 파괴 인성: 결정화도가 17%에서 44%로 증가하면 모드 I 인성이 27.8% 감소하며, 최적값은 30~35%입니다.
• 층간 특성: 저속 냉각(0.5 °C/min) 시 ILSS 14% 증가; 고속 AFP(>5 m/min) 시 ILSS 18% 감소

열적 및 화학적 안정성

• HDT: 135°C → 260°C (20% → 60% Xc)
• 화학적 저항성: 연료 침지 시 무게 증가율 1.2% → 0.3%

처리 매개변수 최적화

냉각 속도 제어

적절한 것을 유지하는 것 결정화 창 특성 균형을 맞춥니다. 예: CF/PPS 금형 온도 87~270°C에서 등온 결정화가 가능합니다. 레이저 380°C, 금형 120°C → Xc 44.1%, 사이클 시간 80% 단축.

금형 온도 영향

• 냉각 기울기, 결정 성장 및 잔류 응력에 영향을 미칩니다.
• Ttool을 40°C에서 120°C로 높이면 Xc는 17.6%에서 44.1%로 증가합니다.

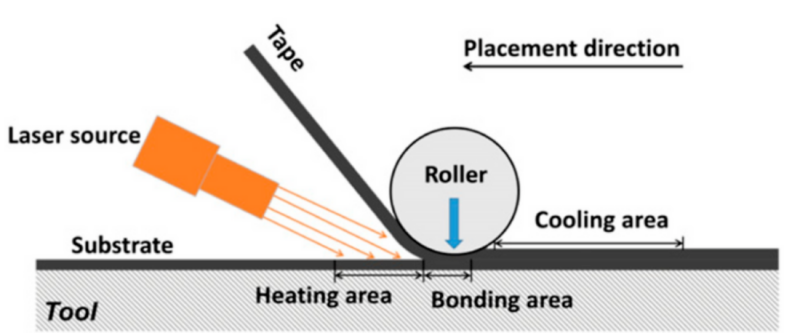

레이저 에너지 입력 및 배치 속도

• 레이저 온도가 높을수록 고분자 미세결정이 녹고 이동성이 향상됩니다.

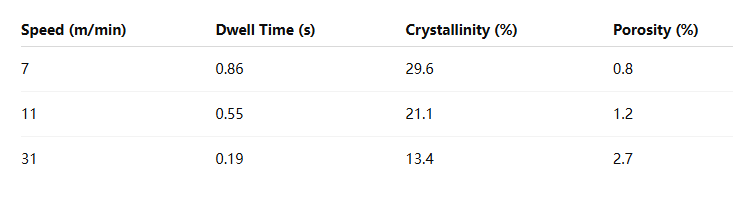

• 배치 속도: 빠를수록 → 결정화 시간 단축 → Xc 값 감소
• 후속 열처리로 Xc가 60~80% 회복됩니다.

고급 특성 분석 기술

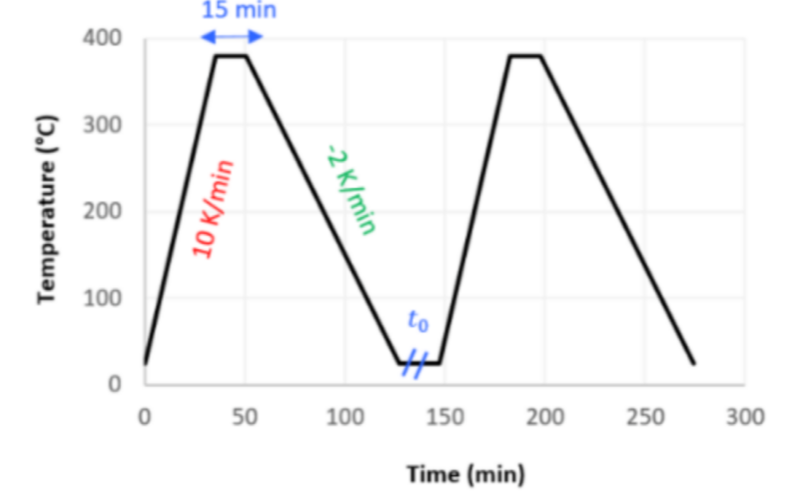

시차주사열량측정법(DSC)

• 가열 중 저온 결정화(Tcc)
• 융점(Tm)

주사전자현미경(SEM)

• 섬유를 따라 5~15μm 두께의 결정질층이 존재함
• 구형 결정체 10–50 μm
• 비정질 영역을 통한 층간 파괴
• EDS: 결정 영역에서 황 농축

X선 회절(XRD)

헤르만 방향 함수:

고도로 배향된 TCL: f ≈ 0.8–0.9; 대량 구형 결정: f ≈ 0.2–0.3

산업적 구현

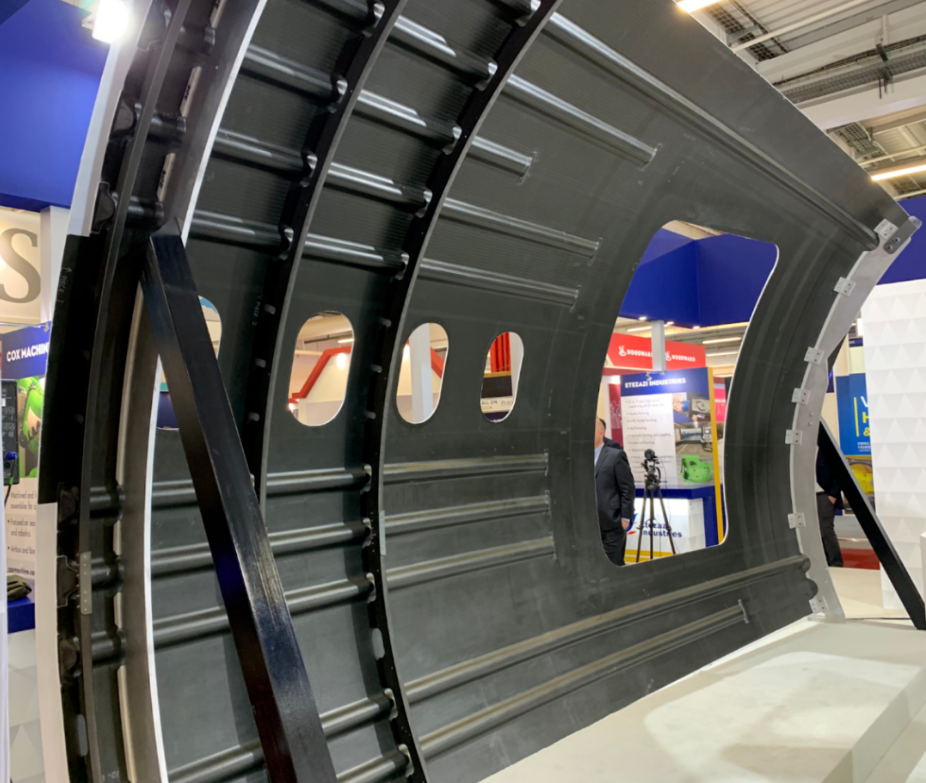

항공우주 – CF/PEKK 동체 패널

보잉 787 드림라이너: CF/PEKK, Xc 35~40%

• 통합 시간 85% 단축
• 체중 12% 감소
• 사용 가능 온도 최대 200°C
• 레이저 400°C, 금형 150°C, 속도 5m/min, 냉각 50°C/min

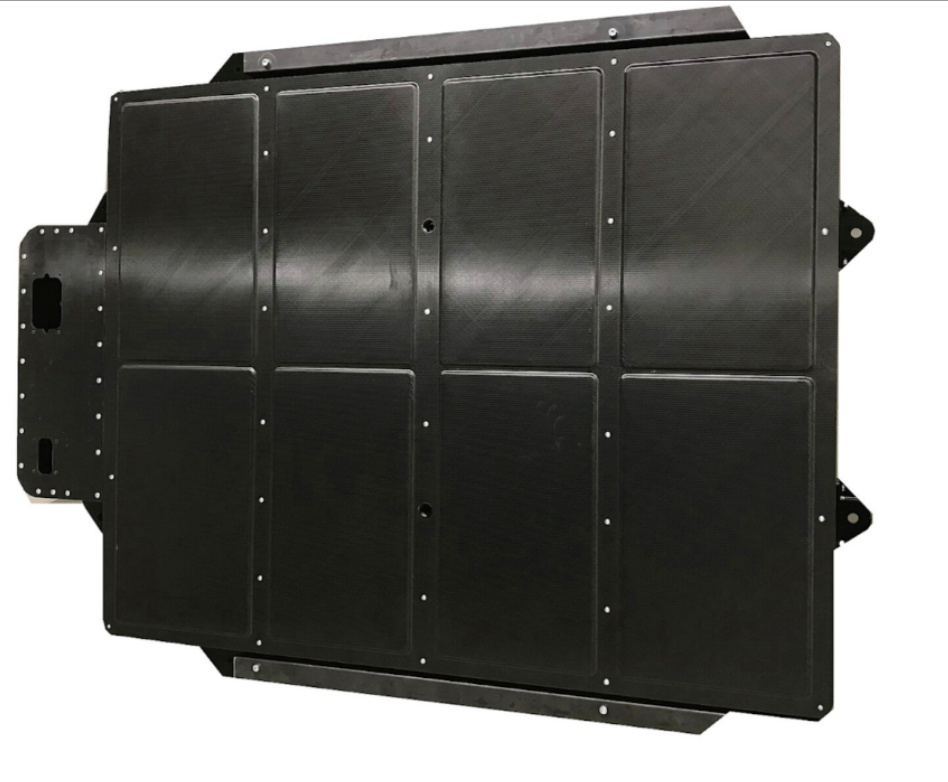

자동차용 - CF/PPS 배터리 트레이

BMW i3: AFP CF/PPS, Xc 28%

• ILSS 45 MPa, 충격 인성 8 kJ/m²
• 사이클 시간 30초/레이어
• 적외선 후 열처리 → Xc 35%

향후 방향

• 머신러닝: Xc를 2% 이내의 정확도로 예측
• 나노입자 핵 생성: 0.5 wt% 산화 그래핀 → 더 빠른 결정화
• 현장 모니터링: 광섬유 브래그 센서가 Xc를 실시간으로 감지합니다.
• 형태-성능 매핑: 디지털 트윈을 통해 구형 결정 분포와 피로 수명 간의 상관관계를 분석합니다.

결론

결정화도 조절은 열가소성 복합재의 성능에 있어 핵심적인 요소입니다. 다음을 조절함으로써:

• 냉각 속도: 2.5–10,000 °C/min
• 금형 온도: 40~280°C
• 설치 속도: 5~31m/분
• Xc 달성률: 17~62%

머신러닝 및 현장 센서와 같은 신흥 기술은 개발 주기를 70% 단축하는 동시에 재료 활용도를 향상시킬 수 있습니다.
