냄새 감각적 경험이자 지각된 품질의 척도입니다.
자동차 실내의 좁은 공간에서 플라스틱에서 나는 "새 차 냄새"는 사치의 상징이 아닙니다. 오히려 소비자 불만의 주요 원인이 되는 경우가 많습니다.
공학 실무에 기반한 이 논문은 냄새와 관련된 원인, 메커니즘, 분석 방법 및 제어 가능한 전략을 체계적으로 탐구합니다. 본 논문은 재료 엔지니어들에게 다음과 같은 지원을 목표로 합니다.
자동차 내장재 설계 시 냄새 위험 원천 감소
.
플라스틱의 냄새는 어디에서 오는가?
플라스틱 소재의 냄새 분자는 주로 휘발성 유기 화합물(VOC) 형태로 존재하며 이는 공기 중으로 방출됩니다.
세 가지 주요 메커니즘
:
1. 확산:
미반응 단량체와 작은 분자들은 재료 내부에서 표면으로 이동합니다. 플라스틱의 VOC는 픽의 제2확산법칙을 따릅니다.
예를 들어, 폴리프로필렌(PP)에서 알데히드의 확산 계수는 약 10⁻⁹ cm²/s입니다. 23°C에서는 평형 표면 농도에 도달하는 데 최대 48시간이 걸릴 수 있습니다. 그러나 여름철 오두막 온도와 비슷한 60°C로 온도가 상승하면 확산 속도가 3~5배 증가할 수 있습니다.
2. 탈착:
재료 표면에 흡착된 VOC 분자는 주변 공기 중으로 방출됩니다.
3. 마이그레이션:
VOC는 가소제, 윤활제 또는 잔류 용매와 같은 첨가제에서도 이동할 수 있습니다.
인간의 코가 작동하는 방식: 분자에서 뇌까지

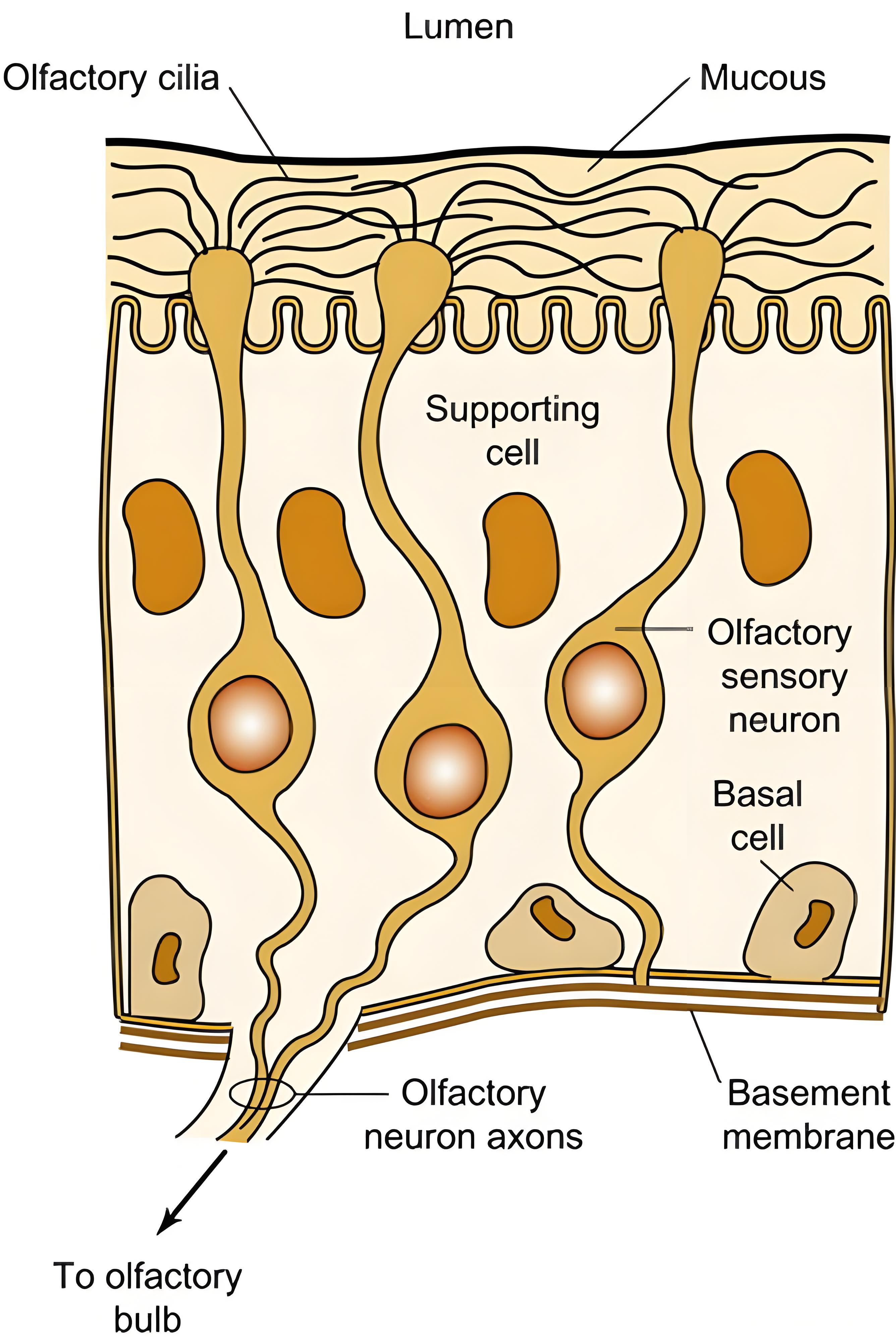

플라스틱에서 방출된 휘발성 분자(노나날, 데카날 등)가 비강으로 유입되면 미세한 부분에서 매우 정밀한 인식 과정이 시작됩니다. 후각 상피(약 5cm²) 내에는 약 350종의 후각 수용체 단백질이 밀집되어 분포되어 있습니다. 이 수용체들은 마치 "분자 자물쇠"처럼 기능하며, 각 수용체는 특정 후각 물질 "열쇠"를 특이적으로 인식합니다.
(E)-2-노네날을 예로 들어 보겠습니다. 이 화합물의 탄화수소 사슬 구조는 -8.7 kcal/mol의 결합 에너지로 후각 수용체 OR51E2에 결합합니다. 이러한 특이적 상호작용은 이온 채널을 열어 전기 신호를 생성합니다. 후각 신호 전달은 "열쇠와 자물쇠 모델"을 따릅니다. 후각 물질이 섬모의 G 단백질 결합 수용체(GPCR)에 결합하면 cAMP 제2 전달 경로를 활성화하여 세포막의 탈분극을 유발합니다. 생성된 신호는 후각 신경 섬유를 따라 후각구로 전달되고, 후각구에서 미트랄 세포와 술세포가 이를 처리하여 대뇌 피질로 투사합니다.
각 후각 감각 뉴런은 한 가지 유형의 수용체만 발현하지만, 조합적 코딩을 통해 시스템은 수만 가지의 서로 다른 냄새를 구별할 수 있습니다. 예를 들어, 폴리프로필렌(PP)에서 방출된 알데히드 혼합물은 OR1A2와 OR2J3와 같은 수용체 조합을 활성화할 수 있습니다.
이러한 생물학적 인식 메커니즘은 재료의 냄새를 평가하는 기준을 제공합니다. 예를 들어, PVC 인조 가죽에서 방출되는 DEHP의 농도가 2200µg/m³를 초과하면, 그 분자가 OR3A4 수용체에 결합하여 "매운" 냄새를 느끼게 되는데, 이는 자동차 인테리어 디자이너들이 피하고자 하는 바로 그 한계점입니다.
인간의 후각에 대한 분자-수용체 상호작용 메커니즘을 이해함으로써, 재료 엔지니어는 "인간의 후각 인지 지도"를 기반으로 저취 제형을 역공학적으로 개발할 수 있습니다.
다양한 플라스틱의 일반적인 냄새와 그 출처
폴리머 유형 |
일반적인 냄새 설명
|
주요 소스/ 물질 또는 메커니즘 |
추가 참고 사항
|
폴리에틸렌(PE)
|
왁스, 기름, 가벼운 자극
|
항산화제 분해(예: BHT → 페놀), 산화적 분해(알데히드)
|
처리 온도가 높아지면 냄새가 더 두드러집니다.
|
폴리프로필렌(PP)
|
약간 달콤하고 가벼운 기름 냄새
|
산화 생성물(알킬 알데히드, 케톤), 항산화 잔류물
|
일반적으로 냄새가 약하고 수정 후 더 심해질 수 있습니다.
|
폴리스티렌(PS)
|
달콤하고 향기롭고 자극성이 강함
|
잔류 스티렌 단량체, 분해 생성물(톨루엔, 에틸벤젠)
|
HIPS(고무개질 PS)는 냄새가 더 복잡하다
|
아크릴로니트릴 부타디엔 스티렌(ABS)
|
매콤하고 매콤하며 약간 신맛이 난다
|
잔류 아크릴로니트릴, 스티렌, 산화 부타디엔, 유화제
|
심각한 열 분해로 인해 냄새 강도가 증가합니다.
|
폴리염화비닐(PVC)
|
잉크 같은 플라스틱 냄새, 자극적
|
가소제(예: 프탈레이트), 안정제 분해, HCl
|
열 안정성이 낮음; 분해 후 냄새가 더 강해짐
|
폴리우레탄(PU)
|
생선 냄새, 아민 냄새, 강한 자극
|
잔류 이소시아네이트, 가수분해 생성물(아민)
|
캡슐화된 이소시아네이트는 냄새를 줄이는 데 도움이 될 수 있습니다.
|
폴리아미드(PA6/PA66)
|
볶은 듯한 암모니아 같은 냄새
|
사슬 말단 아민, 산화, 열 분해(예: 카프로락탐)
|
수분 흡수 후 가수분해로 인해 냄새가 발생할 수도 있습니다.
|
폴리에스터(PET/PBT)
|
약간 타는 냄새, 산성
|
분해산물(벤조산, 프탈산), 잔류용매
|
고온 사출성형은 더 강한 냄새를 방출하는 경향이 있습니다.
|
폴리카보네이트(PC)
|
쓴맛, 페놀성, 약간 매콤함
|
잔류 BPA, 탄산염 분해(페놀계)
|
캡슐화된 항산화제는 냄새를 줄이는 데 도움이 될 수 있습니다.
|
폴리메틸 메타크릴레이트(PMMA)
|
약간 자극적, 에스테르 유사, 허용 가능
|
잔류 MMA, 열 분해(소형 에스테르)
|
고순도 PMMA는 거의 무취입니다.
|
폴리옥시메틸렌(POM)
|
불쾌하고 자극적인 가스
|
포름알데히드, 아세탈형 휘발성 물질
|
고온 사출 성형 시 주로 발생하는 냄새
|
불소중합체(예: PTFE)
|
거의 무취, 약간의 왁스 같은 향
|
VOC 배출이 거의 없음
|
매우 낮은 냄새로 고급 실내 인테리어에 적합합니다.
|
냄새 형성 메커니즘
플라스틱 소재의 냄새는 갑자기 나타나는 것이 아니라 점차적으로 발생합니다.
처리, 저장 및 사용
.
주요 메커니즘은 다음과 같습니다.
1. 열적 저하:
높은 가공 온도는 분자 사슬 절단을 일으켜 저분자량의 냄새가 나는 화합물(예: 알데히드)을 형성합니다.
중합체 |
열 분해 제품
|
폴리아미드 66(PA66)
|
사이클로펜타논, 피리딘, 고리형 이미드, 아미드, 카르복실산, 카프로락탐
|
폴리에틸렌(PE)
|
케톤, 카르복실산, 푸라논, 케토산
|
폴리(에틸렌옥사이드-프로필렌옥사이드-에틸렌옥사이드)
|
포름산 에스테르, 아세트산 에스테르, 카르복실산, 알데히드
|
폴리(L-락티드)(PLLA)
|
락티드, 젖산, 락토일젖산
|
폴리메틸 메타크릴레이트(PMMA)
|
메틸 메타크릴레이트 단량체
|
실리콘 고무(폴리실록산)
|
고리형 올리고머
|
폴리스티렌(PS)
|
스티렌, 스티렌-아크릴로니트릴, tert-부틸벤젠, α-메틸스티렌, BHT(부틸화 하이드록시톨루엔)
|
폴리설파이드 고무
|
1,3,6,7-디옥소디티에판, 기타 순환 분해 생성물
|
2. 산화 분해:
항산화제나 중합체 산화는 불쾌한 냄새(예: BHT 산화 생성물)를 생성합니다.
폴리아미드(PA66): 열 산화 분해로 인해 2-에틸사이클로펜타논과 같은 사이클로펜타논 화합물이 생성되는데, 이 화합물은 100°C에서 300시간 동안 숙성되면 농도가 최대 0.3μg/g에 달해 "약물" 냄새가 납니다.
3. 광노화:
자외선은 폴리머 사슬을 절단하여 작은 분자 가스를 방출합니다.
4. 가공 잔류물:
완전히 제거되지 않은 잔류 촉매 또는 용매.
폴리우레탄(PU): 트리에틸아민과 같은 아민 촉매는 매우 낮은 냄새 역치(0.67μg/m³)를 가지고 있으며 PU 폼의 특징적인 "생선" 냄새의 주요 원인입니다.
방법 어록 리즈 플라스틱 냄새?
기음 플라스틱 테스트 및 평가를 위한 일반적인 방법 영형 등 포함하다:
시험 방법
|
기본 원칙
|
출력 결과
|
응용 프로그램
|
감각 후각 테스트
|
직원들은 주관적으로 코로 샘플을 냄새 맡고 점수를 매긴다.
|
냄새 강도 척도(예: 1~6 척도)
|
예비 재료 선별, 최종 사용자 감각 참조
|
VDA 270 표준 테스트
|
일정한 온도에서 샘플을 가열하여 냄새를 방출한 후 냄새를 맡았습니다.
|
냄새 등급(독일 척도)
|
자동차 내장재 냄새 테스트
|
GC-MS(헤드스페이스 가스 크로마토그래피-질량 분석법)
|
크로마토그래피를 통해 수집 및 분리된 헤드스페이스 가스, 식별 및 정량화를 위한 질량 분석법
|
VOC 유형 및 농도(μg/m³)
|
냄새의 근원을 정확하게 식별
|
TD-GC-MS(열탈착 GC-MS)
|
흡착관에 수집된 샘플 방출 가스는 GC-MS에서 열적으로 탈착됩니다.
|
가스 성분 프로필 및 농도 곡선
|
장기 물질 배출 시험, 미량 수준 분석
|
챔버 테스트(방출 챔버 테스트)
|
TVOC 방출을 감지하기 위해 고정된 온도의 밀폐된 챔버에 샘플을 넣었습니다.
|
총 휘발성 유기 화합물(TVOC) 수준
|
전체 차량 또는 부품에 대한 냄새 등급
|
가스 센서 어레이(전자코)
|
여러 센서가 인간의 후각 신경을 모방하여 냄새를 감지하고 디지털로 매핑합니다.
|
디지털 냄새 프로필, 패턴 인식
|
신속한 스크리닝, 자동화된 공정 냄새 품질 관리
|
동적 후각측정법
|
냄새 샘플을 희석하여 인간 패널리스트에게 제시하여 감지 임계값 및 강도 통계를 얻었습니다.
|
냄새 감지 임계값, 강도 지수
|
도시 악취 제어, 산업 악취원 분석, 자재 선정
|
엔지니어는 어떻게 냄새를 근원에서 제어할 수 있을까?
재료 선택 단계에서 냄새를 제어하는 것이 가장 비용 효율적이고 효과적인 전략입니다.
다음과 같은 권장 사항을 제안합니다.
메서드 유형
|
특정 기술/방법
|
원리/메커니즘
|
적용 가능한 시나리오
|
재료 소스 제어
|
고순도 원료 사용 및 중합 공정 개선 |
잔류 단량체, 용매 및 불순물을 줄입니다.
|
원자재 조달 및 초기 단계 재료 제형 개발
|
냄새가 적은 첨가제(예: 고분자 산화방지제)를 사용하세요.
|
이동 및 산화 분해에 대한 저항성 향상 |
엔지니어링 플라스틱, 자동차 및 가전제품 내장재
|
원자재 조달 및 초기 단계 재료 제형 개발
|
제형 최적화
|
흡착제(활성탄, 제올라이트 등)를 첨가합니다. |
방출된 가스를 포집하다
|
플라스틱 블렌딩 및 복합 재료 시스템
|
탈취제(예: 사이클로덱스트린)를 추가합니다.
|
휘발성을 줄이기 위해 냄새 분자를 포함/복합화합니다.
|
캡슐화재, 포장필름, 가정용 플라스틱 등
|
플라스틱 블렌딩 및 복합 재료 시스템
|
처리 최적화
|
진공탈기, 2차압출, 전단환기 적용
|
가공 온도/시간을 낮추고 저분자량 물질의 방출을 향상시킵니다.
|
압출/사출 성형 프로파일 및 엔지니어링 플라스틱 생산
|
장비 세척, 교차 오염 방지
|
잔류 "외부 냄새 원인" 제거
|
다중 재료 혼합 라인 처리 시나리오 |
압출/사출 성형 프로파일 및 엔지니어링 플라스틱 생산
|
후처리 기술
|
열처리(노화), 광산화, 자외선 노출을 활용하세요
|
잔류 소분자의 조기 방출 또는 분해 촉진 |
자동차 내장재, 복합패널, 가죽제품
|
표면처리(예: 플라즈마, 코팅)
|
표면 방출 및 흡착 동작 수정
|
코팅된 부품 및 질감이 있는 장식 표면
|
자동차 내장재, 복합패널, 가죽제품
|
구조 설계
|
재료 두께 및 기하학적 구조 최적화
|
단위 면적당 배출율 감소
|
전자 하우징, 자동차 센터 제어판 및 근거리 냄새 테스트가 필요한 기타 영역
|
"후각적 경험"에서 "분자 설계"로의 선택 혁명
자동차 내부의 냄새를 줄이는 것은 단순히 감각을 최적화하는 문제가 아니라, 고분자 화학, 물질 전달 속도론, 분석 화학을 아우르는 체계적인 엔지니어링 접근 방식이 필요합니다.
재료 선택 엔지니어에게는 "구조 - 성능 - 냄새" 간의 상관 관계를 파악하는 것이 필수적입니다.
PP의 분자 사슬 규칙성이 증가하면
15%
, 알데히드의 방출은 다음을 통해 감소될 수 있습니다.
38%
;
PVC 가소제의 분자량이 증가하면
300Da에서 500Da까지
, 이주율은 감소합니다
60%
.
이러한 분자 수준의 설계 논리는 저취성 소재의 기술적 병목 현상을 극복하는 열쇠입니다.
